ตัวอย่างการใช้งานเครื่อง DVR Series 8 ผ่าน Network

หรือเมื่อเข้าผ่านมือถือ http://tomuradvr.dvrdns.org/wap.htm

การเข้าดูผ่าน Internet Explorer เมื่อเข้าครั้งแรกจะมีรายการแจ้งเตือนให้ปลดล็อค ActiveX ......... คลิ๊กเพื่อดูวิธีการปลดล็อค
1. หน้าต่าง Log In กรอก user/pwd คลิ๊ก OK
2. หน้าต่าง interface ผ่าน Internet Explorer พร้อมปุ่มเครื่องมือควบคุมต่างๆ
3. หน้าต่าง Remote Configuration
การเข้าดูผ่านโปรแกรม Hyper Electronic Mapper (H.E.M)

1. การเปิดผ่านโปรแกรม H.E.M กด Open หาไฟล์ที่ต้องการ เช่น C:\Program Files\Hyper Electronics Mappers\Example\Example2\ BILL’S HOME.hem

หรือหน้าต่างมาตรฐาน 1,4,9,16 จาก C:\Program Files\Hyper Electronics Mappers\Example\default

2. Menu > Tools > เครื่องบันทึก > การตั้งค่า

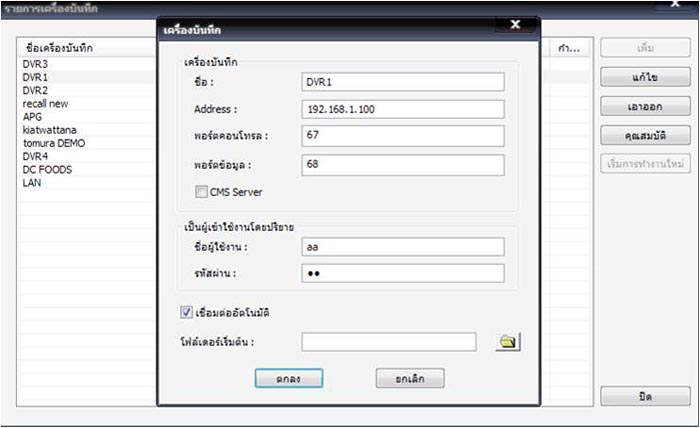

3. แก้ไข IP ชื่อ DVR1 เป็น 192.168.1.100 ส่วน DVR2, 3, 4 Remove ออก ดังรูป

4. กดปุ่ม RUN โปรแกรมจะเชื่อมต่อไปยัง DVR ที่ตั้งค่าไว้และแสดงภาพทันที

5. ตัวอย่างการใช้งานแผนผังแบบต่างๆ การทำ Multi-Layer link มีดังนี้

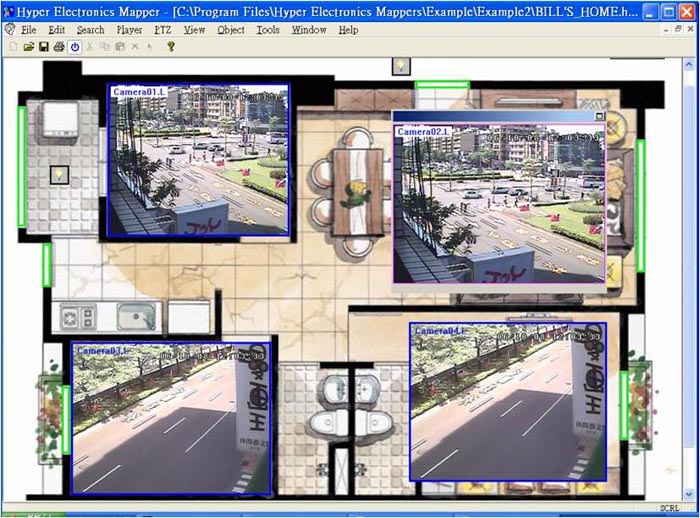

รูปตัวอย่างหน้าต่างโปรแกรม HEM แบบแผนผัง Example 2 บ้าน 4 กล้อง

รูปตัวอย่างหน้าต่างโปรแกรม HEM แบบแผนผัง Example 5 บริษัทที่มี 2 สาขา

ลิ้งค์ไปยังแผนผังภาพในสาขาไต้หวัน

ลิ้งค์ไปยังแผนผังภาพจากในออฟฟิตในไต้หวัน

รูปตัวอย่างหน้าต่างโปรแกรม HEM แบบแผนผัง Example 6 ห้างที่มีหลายสาขาในภาคเหนือ

ลิ้งค์เข้าไปที่ Office Building แสดงภาพถนนรอบตึก

ลิ้งค์เข้าไปดูภายในอาคาร

ลิ้งค์เข้าไปดูใน Office ห้องควบคุม
ลักษณะการทำงานในห้องควบคุม

* ตัวอย่างที่เห็นก่อนหน้านี้เป็นตัวอย่างแผนผังที่มีทำไว้ให้เป็นตัวอย่างซึ่งมาพร้อมกับโปรแกรมตอนติดตั้งทั้งหมด 8 ตัวอย่าง เพื่อเป็นแนวทางในการออกแบบแผนผัง Hyper E-map ซึ่งท่านสามารถทดลองหรือแก้ไขดัดแปลงได้ตัวเอง

โปรแกรม H.E.M
